一、产品特性简介

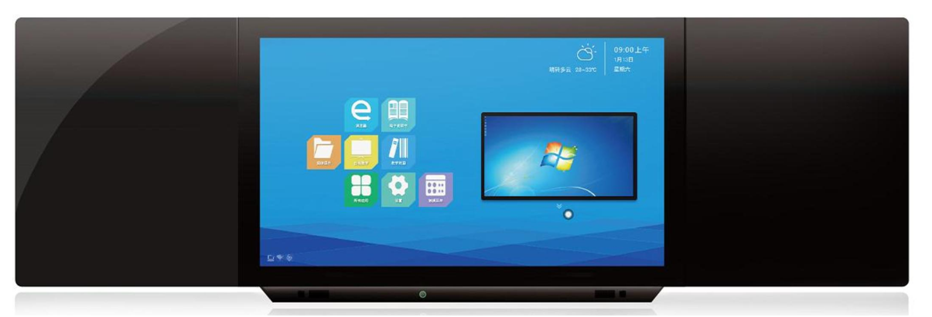

纳米智慧黑板概述

纳米智慧黑板是一款智能互动教学设备，它集电容触控、液晶显示、电脑主机、多媒体视频展台以及传统手写黑板功能于一体。涵盖了触控互动、多媒体教学和粉笔书写，将传统的教学黑板和可感知的互动黑板进行无缝融合。

纳米智能黑板的特点

表面防水防爆防幅射，可使用多种材质书写笔

可以使用粉笔、水笔、无尘粉笔直接书写、擦除，笔迹易擦除和清洗；配合智能卡可实现自动感应开机，阳光照射环境下也能正常触控使用；前面板采用4mm钢化玻璃，可防爆、防刮擦、抗击打; Android与Windows双备份操作系统，支持在任意通道批注书写功能。

多媒体交互，轻松实现智慧教学

支持视频、音乐、图片、ppt等各类多媒体教学素材，海量教学软件和资源随心下载，简单易用的用户界面，教师上手快，学习成本低。

显示屏防眩光处理，防蓝光护眼

有效过滤有害光源蓝色光谱段，保护视力，表面防眩光涂层技术，对光线作慢反射处理，防止环境反光影响观看效果，支持真4K全高清画质，可插拔抽拉的一体主板，在有限的售后维修环境中，可快速的完成检修维护，高效快捷。

五指息屏/点亮功能

通过在显示区域中手势按压精准识别，可点亮/关闭智慧黑板的背光，使用方便。

触摸操控与显示一体，全贴合工艺

多达10点先进纳米银电容触控技术，满足多人同时使用，采用全贴合工艺技术，接近178度的可视角，极大的改善了教室外侧学生的观看效果(侧视)。

产品技术参数

安卓系统硬件配置
主板芯号	炫视M648主板
系统	Android 6.0嵌入式系统
中央处理（CPU）	ARMCortex-A53四核 1.5GHz
运行内存（RAM）	2 GB
系统内存（ROM）	8 GB
按键、主板输入/输出接口配置
前置按键	前置8个物理快捷按键（7个功能按键+1个开关机按键）
USB输入	6路[含前置3路Type-A型USB2.03路（支持双系统跟随识别），前置USB3.01路，板载Type-A型USB2.0*2路 ]
USB输出	2路（含前置1路Type-B方形 For 前置HDMI Touch out接口，板载1路USB-A型For 板载HDMI Touch out）
网络输入	1路RJ45以太网接口(IN) 1路外置Wi-Fi天线接口
网络输出	1路RJ45以太网接口(Out)
集控接口	1路 RS232串口
视频输入	3路HDMI IN （含前置1路接口） 1路 VGA IN
扩展接口	1路（TF标准插口）
显示特性
产品型号	N82W5	N85W5	N86W5
亮度	330cd/㎡+20/-30
	（依使用的液晶玻璃型号不同，此亮度值仅供参考！）
显示比例	16:9
对比度	5000：1
物理分辨率	H3840*V2160 （4K）
显示色彩	10Bit, 16.7M
观看视角	H/V：178/178度
使用寿命	≧ 120000 小时
显示屏防护	4mm钢化防爆防眩目玻璃

整机电气性能/结构尺寸
整机外形尺寸	L4000 * H1280 * W89 mm
显示尺寸	82英寸	85英寸	86英寸
主板裸机净重（KG）	90 Kg	96 Kg	96 Kg
主板整机毛重（KG）	109Kg	114Kg	114Kg
副板裸机净重（KG）	28Kg	28 Kg	28 Kg
副板整机毛重（KG）	39Kg	39 Kg	39 Kg
壁挂架毛重（KG）	10 Kg
组合方式	拼接式双副屏书写黑板+一体机主屏
安装方式	支持挂墙式安装 / 移动支架推车两种方式
纸箱包装尺寸	主板包装尺寸	L2190H1515W290 mm
	副板包装尺寸	L1480H1195W290 mm
	壁挂件包装尺寸	L1500H140W140 mm
扬声器功率	2*15W
扩音输入	MIC 支持 2.4G 无线稳定传输，用户可以通过无线麦克风进行扩音授课，音量可自适应调节
	支持麦克风录音本地保存
电源输入	AC 160~240V 50/60Hz
整机功率	450W（Max）
待机功率	0.5 W
触控模块特性
触摸嵌入方式	内置一体式（全贴合工艺）
触摸感应技术	电容投射式
书写特性	黑板表面支持粉笔、水笔、无尘粉笔、液态水笔书写
响应时间	5ms
识别点数	10点
触摸分辨率	H32768 * V32768
控制特性	支持红外遥控控制
	支持物理按键控制
	支持全功能OSD 菜单触控操作
磁性吸附功能（选配）	黑板两侧支持磁性吸附书写工具，可在购买时选配

OPS 电脑模块参数说明

OPS模块负载输出参数
尺寸型号	82～86英寸
OPS 供电电压	17V-21V DC
额定输出电流	7.0A
峰值输出电流	8.0A
额定负载功率	135W
支持接口类型	符合 Intel 开放式可插拔规范的 OPS-C 80 针盲插 JAE 接口
兼容机箱尺寸	L196W180H33~42mm（推荐使用高度 42mm）

安装说明

该产品方案采用两种安装方式，分为壁挂式和移动推车支架（需定制选配）两种。

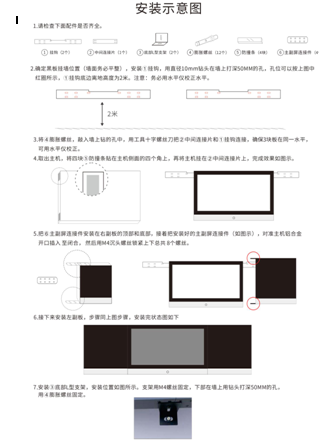

如采用壁挂式安装，要求离地距离0.95米且墙体承重能力可稳定固定壁挂架，请参阅附页安装示意图。如采用移动支架推车方式使用，请在购买时咨询本公司或设备销售商。

其他细节：

1：推荐采用壁挂安装方式，节省空间且使用时更方便快捷。
2：壁挂安装用的挂钩由3个五金锁附件组合而成。
3：考虑到安装时的准确对位，附件包中有提供可调节防撞胶条，实现无缝拼接固定。
4：为加强安装的稳定性，附件包中提供有L形五金连接件，需锁付在下侧方与墙面之间。
5：项目施工前的各项开孔准备工作请与安装施工单位仔细核对，以免重复拆装。
6：外围连接线建议采用隐藏布线方式，美观整洁的同时又保证课堂的安全化教学
